重慶透水混凝土增強劑廠家-「佳境生態(tài)」

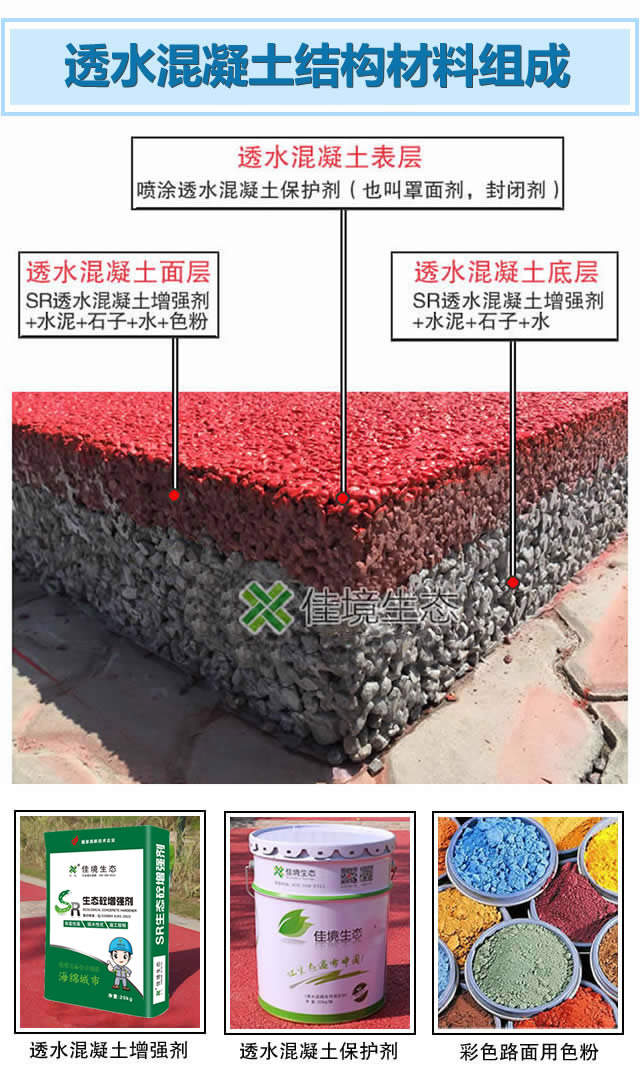

隨著海綿城市透水路面的發(fā)展，透水混凝土增強劑的市場也越來越大。透水路面舍棄細骨料形成蜂窩狀的結(jié)構(gòu)，成型后可以擁有15-25%的孔隙率。因為無細骨料混凝土密實度不夠、強度不足，透水混凝土施工必須添加增強劑。

城市硬質(zhì)化的道路想要達到透水效果又要保證強度，必須使用透水混凝土增強劑，又稱膠結(jié)料。透水砼增強劑可以參與水泥的水化反應(yīng)從而形成高分子聚合物水泥水化體，從而保障混凝土沒有沙子的參與后任然能保證一定的抗壓強度，達到軸載40K以下輕載荷道路車輛行駛的城鎮(zhèn)、停車證、小區(qū)景觀等道路的使用要求。

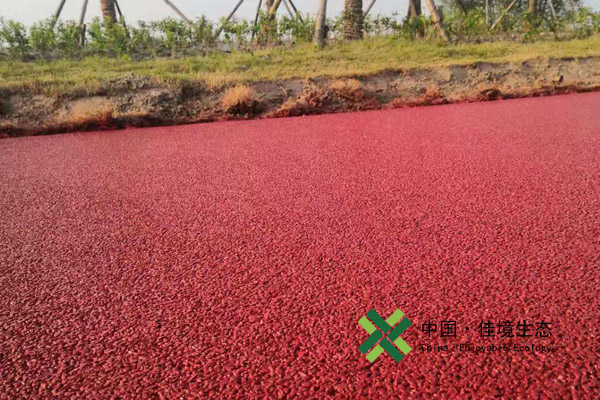

透水路面施工步驟和注意事項：
混凝土攪拌要嚴(yán)格控制水灰比，水要分多次加入，先將石料、水泥和50%的用水量加入強制式攪拌機拌和30S,加入增強劑拌和40s，之后加入剩余的水拌和50s出料。澆筑時要灑水保持路基濕潤，保持路面平整。混凝土的初凝時間為2小時，攪拌后要快速進行鋪攤，同時要設(shè)置脹縫條。透水地坪必須使用低頻平板振動器，使骨料間保持一定的孔隙率。高頻振動器也會使水泥漿脫離骨料表面。

施工要控制石子含粉量低于1%，嚴(yán)格控制水灰比，即水的加入量，分2-3次加入，每次攪拌60S左右，禁止一次性加入；施工最佳溫度15-25℃，低于5℃高于35℃都不宜施工。松鋪系數(shù)在1.1-1.15。

透水混凝土增強劑在透水地坪鋪裝中的核心作用是什么？
1、增強混凝土的和易性和粘稠度2、增加水泥的表面活性、轉(zhuǎn)化水泥基的分散性3、保持混凝土的漿體包裹的骨料表面的穩(wěn)定性4、大幅提高水泥水化體的抗壓強度和粘結(jié)強度5、提高混凝土的抗凍融性、耐久性和耐候性

咨詢熱線： 19851779008 王經(jīng)理
